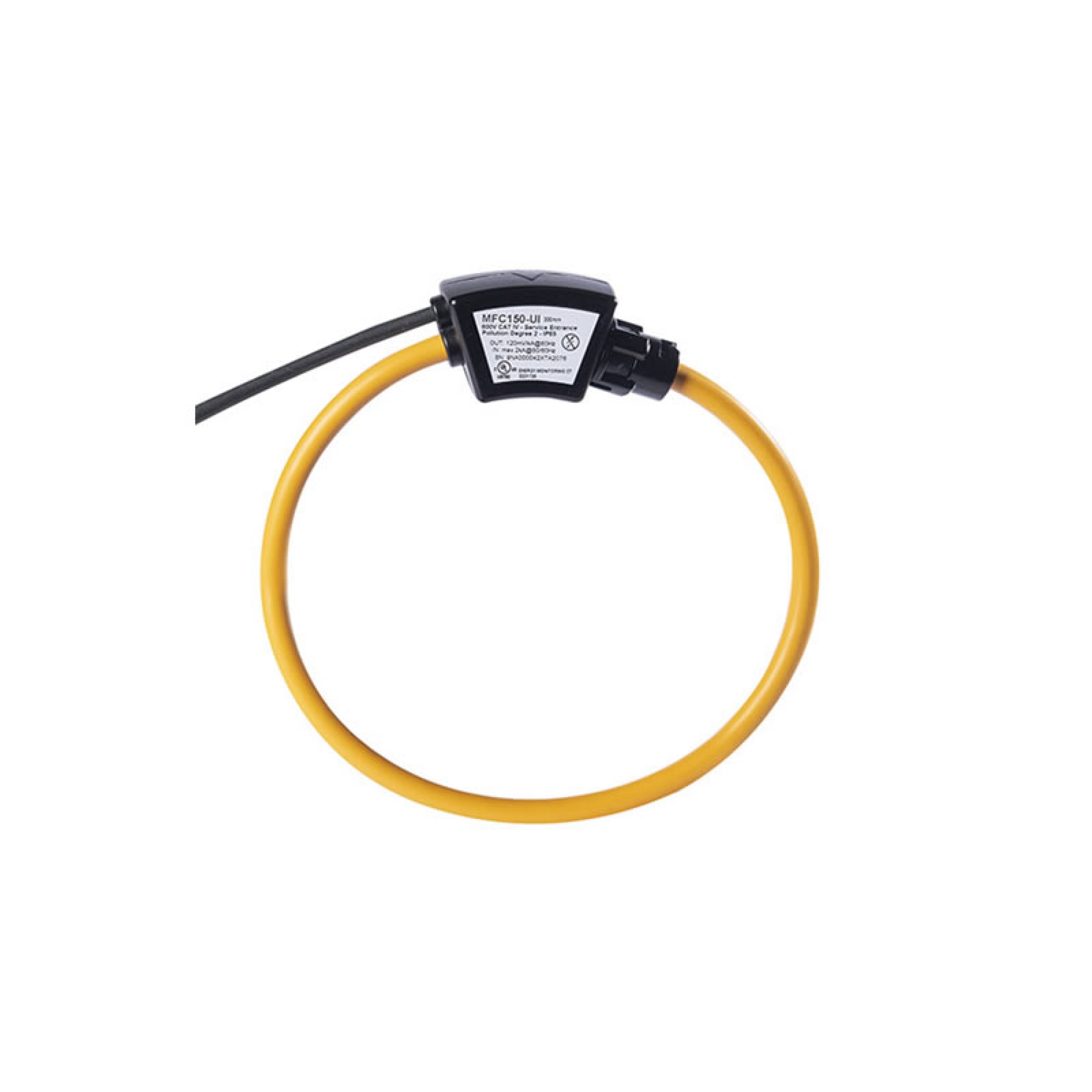

Rogowski MFC150-UI Bobini

Rogowski bobini MFC150-UI (kesit 8 mm), Rogowski prensibine dayalı esnek bir akım dönüştürücüdür. MFC150-UI bobinleri farklı boyutlarda mevcuttur ve müşterinin tasarımına göre tedarik edilebilir, dolayısıyla boyutu ve/veya ağırlığı nedeniyle geleneksel transdüserlerin uymadığı tüm uygulamalarda kullanılabilir.
Esnek Rogowski bobini, akım ölçümü için son derece konforlu bir çözümdür ve geleneksel akım dönüştürücünün yeterli çözüm olmadığı birçok durumda kullanılabilir.
MFC150-UI bobini, harici manyetik alanların etkisine karşı bir kalkanla donatılmıştır, bu nedenle düşük akımlardan yüzlerce kA’ya kadar stabil bir ölçüm sağlar. MFC150-UI ayrıca 90° faz kayması kompanzasyonu ve frekans eşitlemesi için harici cihazlara ihtiyaç duymadan yerleşik entegratörle de sunulabilir. Bu bir avantajdır çünkü kullanım kolaylığı sağlayan harici bir kutu yoktur.

**TEKNİK ÖZELLİKLER**
Bobin Bobin uzunluğu: 30 ... 300 cm Kordon çapı: 8,3 ±0,2 mm Kordon malzemesi: polifenilen ve termoplastik elastomer Sabitleme: bayonet tutucu Ağırlık: 150 ... 500 g	Entegratörsüz model için elektriksel özellikler Nominal çıkış hızı: 120 mV / kA @ 60 Hz (RMS değerleri) – 100 mV / kA @ 50 Hz (RMS değerleri) Maksimum ölçülebilir akım: 2 kA @ 50/60 Hz, 30 ... 42 cm bobin ile uzunluk – 50/60 Hz'de 5 kA, 43 ... 300 cm bobin uzunluğunda Bobin direnci: 70 ... 900 Ω Doğruluk: IEC 61869-10’a göre Sınıf 1-A1 Frekans: 50/60 Hz Maksimum birincil gerilim: 600 V CAT IV, Servis Girişi Kirlilik derecesi: 2, İç mekan kullanımı için Kontrollü Ortam modeli – 3, Dış mekan kullanımı için Kontrolsüz Ortam modeli Yalıtım test voltajı: 7400 VRMS / 5 s	Entegratörlü model için elektriksel özellikler Güç voltajı: 4 ... 26 VDC Maksimum tüketim: 5 mADC Nominal çıkış hızı: 333 mV / FS (RMS değerleri) – FS modele göre değişir: 1, 2, 5 kA Konumlandırma hatası: ±'dan daha iyi Okumanın %1’i Frekans: 50/60 Hz Maksimum birincil voltaj: 600 V CAT IV, Servis Girişi Kirlilik derecesi: 2, İç mekan kullanım modeli için Kontrollü Ortam – 3, Dış mekan kullanım modeli için Kontrolsüz Ortam Yalıtım test voltajı: 7400 VRMS / 5 s	Entegratörlü model için bağlantı kablosu Tip: 3 x 24 AWG ekranlı Uzunluk: 3 m. Talep üzerine diğer uzunluklar: 5, 7, 10, 15 m
Entegratörsüz model için bağlantı kablosu Tip: 5 x 24 AWG ekranlı Uzunluk: 3 m. Talep üzerine diğer uzunluklar: 5, 7, 10, 15 m	Çevresel koşullar Koruma derecesi: İç mekan kullanım modeli için IP65 – Dış mekan kullanım modeli için IP68 Çalışma sıcaklığı: -35 ... +75°C 2 kA'ya kadar, -35 ... +60°C 2 ila 5 kA Depolama sıcaklığı: -40 ... + 90°C	Standart uyumluluğu IEC, UL standartları: ANSI/CAN/UL 2808, CSA C22.2 NO. 61010-1-12, IEC 61010-2-032, IEC 61010-1 Ed3, IEC 60529	Sertifikasyon
